Измерители теплового сопротивления транзисторов и других полупроводниковых приборов

Мы занимаемся производством и реализацией устройств, разработанных Ульяновским филиалом Института радиотехники и электроники им. В.А. Котельникова РАН и предлагаем заинтересованным организациям приборы для измерения теплового сопротивления полупроводниковых диодов и транзисторов (биполярных, MOSFET, IGBT, HEMT), тиристоров, транзисторных модулей, светодиодных матриц и др.

Приборы реализованы в трёх конструктивных вариантах, отличающихся основными техническими характеристиками и предназначенными для измерения теплового сопротивления разных объектов:

Rth Meter - для диодов, транзисторов, тиристоров, транзисторных модулей

LED Meter - для светодиодов, светодиодных матриц, солнечных батарей

IC Meter - для интегральных микросхем

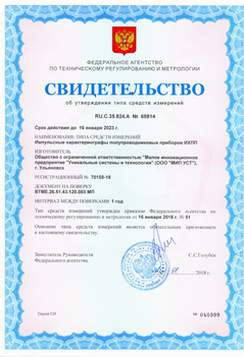

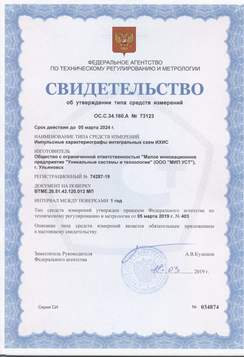

В состав измерителя теплового сопротивления входит импульсный характериограф ИХПП (№70158-18 в Госреестре) или ИХИС (№74287-19 в Госреестре), компьютер и программное обеспечение, реализующее методы измерения теплового сопротивления, изложенные в ОСТ 110944-96 «Микросхемы интегральные и приборы полупроводниковые. Методы расчета, измерения и контроля теплового сопротивления».



Технические характеристики Rth Meter

    Диапазон измерения модуля теплового сопротивления, К/Вт: 0,02 - 100
    Амплитуда импульсов греющего тока, А: 0,25 – 16
    Максимальное напряжение на объекте, В: 5
    Частота модуляции греющей мощности, Гц: 0,01 – 1000
    Интерфейс обмена данными с компютером: USB
    Питание: от сети 220 В
    Потребляемая мощность: не более 300 Вт

Технические характеристики LED Meter

    Диапазон измерения модуля теплового сопротивления, К/Вт: 0,01 - 100
    Амплитуда импульсов греющего тока, А: 0,25 – 4
    Максимальное напряжение на объекте, В: 50
    Частота модуляции греющей мощности, Гц: 0,01 – 1000
    Интерфейс обмена данными с компютером: USB
    Питание: от сети 220 В
    Потребляемая мощность: не более 300 Вт

Технические характеристики IC Meter

    Диапазон измерения модуля теплового сопротивления, К/Вт: 0,1 - 100
    Амплитуда импульсов греющего тока, А: 0,5 – 2,75
    Максимальное напряжение на объекте, В: 5
    Частота модуляции греющей мощности, Гц: 0,01 – 1000
    Интерфейс обмена данными с компютером: USB
    Питание: от сети 220 В
    Потребляемая мощность: не более 100 Вт

Область применения: входной или выходной контроль теплофизических параметров полупроводниковых приборов на предприятиях, производящих компоненты и устройства силовой электроники или светодиодную продукцию.

Принцип определения теплового сопротивления
основан на методах, изложенных в ОСТ 110944-96 «Микросхемы интегральные и приборы полупроводниковые. Методы расчета, измерения и контроля теплового сопротивления». В приборе также реализован метод измерения теплового сопротивления, использующий широтно-импульсную модуляцию греющих импульсов, что позволяет существенно снизить влияние нагрева корпуса объекта измерения и повысить, тем самым, точность измерения теплового сопротивления.


Особенности:
В приборе имеется возможность автоматического измерения зависимостей теплового импеданса от частоты модуляции греющей мощности, что позволяет определить компоненты теплового сопротивления всех звеньев теплового пути: p-n-переход – теплоотвод – корпус – радиатор – окружающая среда.

Мы готовы бесплатно провести тестовые измерения Ваших образцов и выслать Вам результаты измерений для принятия решения о целесообразности приобретения прибора.

Значения и диапазон рабочих токов и напряжений могут быть скорректированы по желанию заказчика.
